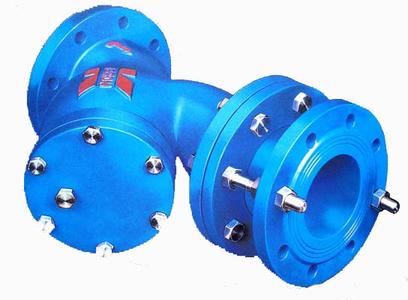

高效Y型过滤器介绍及详细参数2014-9-23 16:49:49

高效Y型过滤器简单介绍：
高效Y型过滤器：除去液体中少量固体颗粒的小型过滤设备；
作用：保护设备的正常工作；
工作流程：当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可；
选择Y型过滤器的原因：使用维护极为方便。

选型原则：
1、进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。 　　
2、公称压力：按照过滤管路可能出现的高压力确定过滤器的压力等级。 　　
3、孔目数的选择：要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

高效Y型过滤器详细参数：
壳体材质：碳钢、不锈钢；
滤芯材质：不锈钢；
工作温度（℃）：-30——380 -80——450；
连接形式：法兰连接、对焊连接、螺纹连接；
公称压力（MPa）：0.6~5.0(150Lb~600Lb)；
过滤精度（目/in）：10——300；

DN      L      H      H1      有效过滤面积m2
50     278    166    306        0.0039
65     314    187    348        0.0053
80     342    205    384        0.0079
100    418    246    473        0.0133
125    460    270    529        0.0204
150    500    292    581        0.0273
200    588    340    694        0.0462
250    690    398    281        0.0699
300    792    452    949        0.1001
350    852    485    1023       0.1205
400    970    547    1166       0.1585
500    1148   642    1372       0.2438
