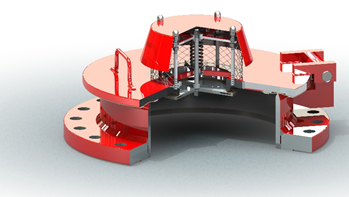

ZEV-HR型呼吸人孔

ZEV-HR

呼吸人孔在工况中一般为水平安装。呼吸人孔充分利用油罐本身的承压能力来减少油蒸气排放,其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。呼吸人孔充分利用油罐本身的承压能力来减少油蒸气排放,使罐内的压力不在继续。一般配合呼吸阀使用,在工况条件比较恶劣的情况下开启,来保护储罐安全。

我公司生产的ZEV型呼吸人孔紧急泄放部分同紧急泄放阀,拥有先进的铰链定位和限位技术,每个部件都经过高精度加工工艺,使铰链盖在开启时有限位,待过量的压力释放完毕后能有效的归位,防止归位时产生未对准的情况,保证铰链盖准确复位;而真空释放部分则采用弹簧和导杆配合,导杆与阀套、阀盘通过精密加工,使其处于同心状态。采用弹簧的可伸缩功能,真空释放时,弹簧阀芯提升起来,补充压力,释放完毕后,真空阀重新关闭并保持密封。

我公司生产的ZEV型呼吸人孔的阀盘和阀套有安装PTFE的绝缘装置和防静电装置,避免因阀芯运动时碰撞或抹擦产生火花,同时也避免静电导致用户产生不必要的损失。

我公司生产的ZEV型呼吸人孔的阀盘采用FEP(特氟龙)材质密封,其优良的抗腐蚀性、抗化学侵蚀性,抗液体和蒸汽粘附性,抗极限温度(-45℃)以及阀座冻结而造成的粘结。

我公司生产的ZEV型呼吸人孔能始终保持密封状态,直到系统压力或真空超过阀门设定压力。当发生过压时,受力元件提升,打破阀座与阀芯之间的密封,使蒸汽得以排出或补充,释放压力或补充真空。一旦过程结束,阀门重新密封,并保持密封。

ZEV型呼吸人孔能有效保护大多数储罐。




独特性能和优势

★能有效防冻、防静电及防粘附    ★高压低压完美胜任    ★铰链限位系统性能卓越    ★适配市场各种连接方式    ★精准控制阀门的泄漏量    ★可现场更换阀芯组件

★安装方便单组件结构

订货选型

型号

规格

压力/真空

温度

ZEV型呼吸人孔

16”(400mm)-24”(600mm)

压力:50-1200mmH2O

真空:30-500mmH2O

-45℃-180℃



壳体

阀芯

阀芯密封件

支架密封件

连接标准

碳钢

304不锈钢

316L不锈钢

347H高温钢

其他

304不锈钢

316L不锈钢

347H高温钢

其他

FEP特氟龙

Buna-N

Viton

不锈钢

螺纹(ANSI及GB)

对焊(ANSI及GB)

法兰(ANSI、DIN、JIS及GB)


image.png     image.png


ZEV -R型尺寸和大约重量

口径SIZE

L

(mm)

H

(mm)

?

(mm)

C

(°)

碳钢壳体

(Kg)

DN

In.

400

16

~680

170

330

75

52

450

18

~740

170

330

75

61

500

20

~815

在恩170

330

75

72

600

24

~940

170

330

75

98

注:更大尺寸可以定制,也可以按客户提供图纸加工。
