ZSG-S型压力容器视镜

ZSG-S系列型

压力容器视镜又称设备视镜,是用来观察化工、石油、化妆、医药及其它工业设备容器内介质变化情况的一种产品。操作人员根据其显示的情况来调节或控制充装量,从而保证容器内的介质始终在正常范围内。液化气体贮罐、槽车、气液相反应器、反应釜等容器都需要装设视镜,以防止因超装过量而导致事故或由于投料过量而造成物料反应不平衡的现象。



我公司生产的压力容器视镜主要根据NB/T 47017-2011<压力容器视镜>标准生产制造,尺寸和性能均严格按标准要求执行制造和检验。

NB/T47017压力容器视镜标准综合了HG/T 21619~21620-1986压力容器视镜,HG/T21575-1994带灯视镜,HG/T21505-1992组合视镜等多种样式和成一种样式.并且做出了很大的改进,增加了DN200的视镜规格;提高了部分视镜的使用压力取消了视镜冲洗孔,参照国外标准采用冲洗装置;增加了带射灯的视镜规格增加了对视镜标志与运输包装的要求。



适用工况

压力容器视镜应根据压力容器的介质、最高工作压力和温度正确选用。

1、盛装易燃、毒性程度为极度、高度危害介质的液化气体压力容器,应采用高温高压的小口径容器视镜,并应有防止泄漏的保护装置。

2、低压容器选用低压视镜,口径可以选择较大尺寸。

3、寒冷地区室外使用的容器,或由于介质温度与环境温度的差值较大,应选用急变温度较高的视窗材料。

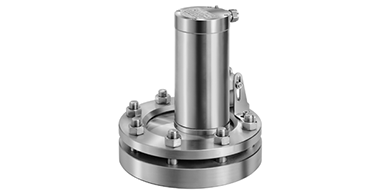

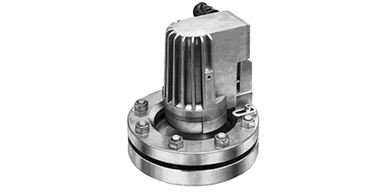

4、如果光线不足的位置,还需选用带灯装置的容器视镜,防爆等级根据现场情况选用。

订货选型

型号

规格

压力

温度

ZSG-S压力容器视镜

50”(50mm)-200”(200mm)

PN10-PN25

-30℃-1200℃



壳体材质

玻璃材质

视镜灯

密封件

连接标准

合金钢

奥氏体不锈钢

双相不锈钢

超级不锈钢

钠钙玻璃

硼硅玻璃

铝硅玻璃

树脂玻璃

防腐灯

防爆灯

三元乙丙橡胶

PTFE

铁氟龙

碳纤维

对焊(ANSI及GB)

对夹

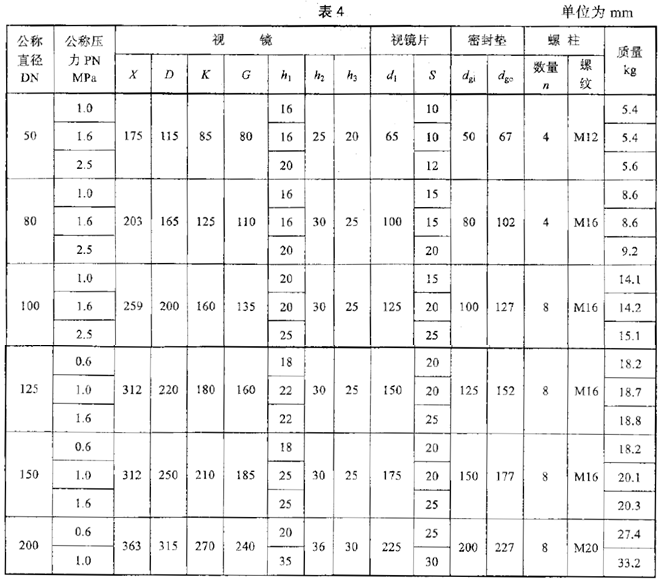

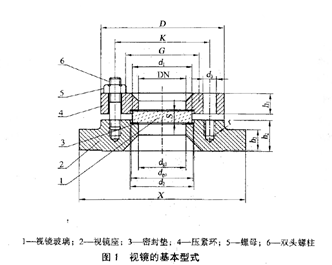

ZSG-S型压力容器视镜参考尺寸(mm








生产实况图
