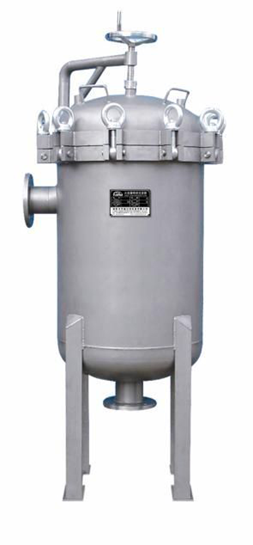

SJM-D型袋式精密过滤器

SJM-D

袋式过滤器是一种压力式过滤装置,主要有过滤筒体、过滤筒盖和快开机构、不锈钢滤袋加强网等主要部件组成,滤液由过滤机外壳的旁侧入口管流入滤袋,滤袋本身是装置在加强网篮内,液体渗透过所需要细度等级的滤袋即能获得合格的滤液,杂质颗粒被滤袋拦截。该机更换滤袋十分方便,过滤基本无物料消耗。

袋式过滤器具备构造合理、密封性好、流通才能强、操作简便等诸多长处。尤其是滤袋侧漏机率小,能正确地保障过滤精度,并能快捷地改换滤袋,使得操作成本下降。滤器内外表面采取机械喷砂抛光解决,平均、易清洗。我们知道,袋式过滤器所采取的过滤方法是侧进侧出的方法,也可以采取侧进底出的方法,通过管道中的压力将过滤液体介质压入或抽入袋式过滤器桶体,要过滤的液体介质经由电抛光冲孔支持滤蓝承托的过滤袋的过滤,发生变化的固液分别到达液体介质被过滤的结果。




优势

1、袋式过滤器 结构紧凑、尺寸合理。安装及操作简单、方便,占地面积较小。

2、袋式过滤器过滤精度高,适用于任何细微颗粒或悬浮物,过滤范围可从0.5~200微米。

3、单位过滤面积的处理流量较大,过滤阻力较小,过滤效率高。一个液体过滤袋过滤功能相当于滤芯5~10倍,可大大降低成本;设计流量可以满足1~500m3/h要求,成本造价低。

4、 袋式过滤器用途广泛,可用于粗滤、中滤或精滤;在达到同样过滤效果的情况下,比较起板框精滤机、滤芯式过滤器等设备具有投资成本较低、使用寿命长和过滤成本低等优点。

5、 过滤精度高,过滤处理量大,具有成本低、效率高等特点。

6、 液体袋式过滤器免清洗,更换液体过滤袋可在30秒内完成,方便快捷,省工省时。

7、 液体袋式过滤器规格齐全,有低压式、侧入式、顶入式、多袋式、卧式。

8、单袋式过滤器有:1号袋、2号袋、3号袋、4号袋、5号袋。尺寸多样,可满足各种工况需求

适用工况

袋式过滤器被广泛应用于石油化工、天然气、涂料、油漆、油墨、医药、生物工程、汽车制造、电子、电镀、食品、饮料等领域,是各类液体过滤、澄清、提纯处理的理想设备。

石化、化工行业:双氧水、树脂、润滑油、聚合物、粘胶、航煤及各种油品、催化剂、化学纤维制造过程中各种流体净化、化工中间体产品及化工产品的分离回收;

石油、天然气行业:加气站CNG过滤、胺液脱硫及脱水剂过滤、天然气及炼厂的分离与净化、油田注水、修井、酸化液体过滤;

涂料、油漆、油墨行业:乳胶漆、油漆原料和溶剂过滤、印刷油墨、打印油墨及添加剂;

医药、生物工程行业:输液(LVP和SVP)制药用水、生物制品血浆血清、各种医药中间体、医药原料、溶剂过滤、CIP过滤、发酵罐进气及尾气除菌过滤;

汽车制造行业:电泳漆、面漆、超滤水、前处理液、整车喷淋水、发动机曲轴制造冷却液、喷漆用工业气体及喷漆房气体净化;

电子、电镀行业:液晶显示、光刻机、光盘、铜箔、集成电路及其他微电子及电子产品制造过程的各种化学品及处理、电镀液、工艺气体纯化和净化间气体过滤;

食品、饮料、酒行业:葡萄酒、黄酒、白酒、啤酒、果酒、清酒、果汁、茶饮料、豆奶、乳制品、瓶装水、食用油、醋、味精等食品添加剂制造的流程净化和无菌处理。

订货选型

型号

规格

压力

过滤精度

温度

SJM-D 滤袋型

1/2”(15mm)-12”(300mm)

PN2.5-PN16

150LB

20um-2um

-196℃-300℃



壳体材质

滤芯形式

滤芯材质

密封件

连接标准

S30408

S30403

S31608

S31603

烧结毡

PE

PP

PTFE

PMIA

NMO

橡胶0型圈

非金属平垫片

螺纹/承插(ANSI及GB)

对焊(ANSI及GB)

法兰(ANSI、DIN、JIS及GB)

卡箍(ANSI、DIN、JIS及GB)

滤袋选型

介绍

滤袋具有优异的化学性能稳定性和耐热性,是应用于滤料行业中最高性能的代表,也是所有常用过滤材料中性能最高端的品种,在过滤效率和过滤精度等方面均达到较高的水平。常用的滤材有PE、 PP、PTFE、PMIA 、NMO等。




滤袋是袋式过滤器运行过程中的关键部分,通常圆筒型滤袋垂直地悬挂在除尘器中。滤袋的面料和设计应尽量追求高效过滤、易于粉尘剥离及经久耐用效果。

在袋式过滤器中,粉尘是附着在滤袋的外表面。含尘气体或液体经过袋式过滤器时,粉尘被捕集在滤袋的外表面,而干净气体通过滤料进入滤袋内部。滤袋内部的笼架用来支撑滤袋,防止滤袋塌陷。

特点

1、滤布是依托整个过滤层的厚度过滤,属于深层过滤

2、整个滤层深度方向由纤维形成三维立体疏松多孔的结构,由内及外从疏松到致密,形成梯度过滤

3、高容污量、长过滤寿命、低压差

型号

规格

1号滤袋

2号滤袋

3号滤袋

4号滤袋

5号滤袋

直径(mm)

180

180

105

105

150

长度(mm)

430

810

230

380

560

过滤面积(m2)

0.24

0.48

0.08

0.16

0.24

容量(L)

8

17

1.3

2.6

8

流量(m3/h)

20

40

6

12

20

注:以上数据是指介质粘度为1的纯水在常温25℃情况下每个滤袋在每小时的过滤流量

常用材质和适用工况:

1、PP 聚丙烯(Polypropylene,简称PP),别名:丙纶油剂;丙纶;丙纶FDY;丙纶长丝FDY;丙纶短纤;丙纶短纤维;聚丙烯短纤维,密度( 0.9 g/mLat 25°C)熔点(oC):189  溶解性:溶于甲基甲酰胺,硫氰酸盐。对芳香烃(苯)溶剂,氯化烃(四氯化碳)溶液没有抵抗力,避免强氧化剂,氯,高锰酸钾。使用温度:小于90oC  使用酸碱PH值:1-13

2、PE Poly(ethylene) :聚酯、比重1.38g/cm3,熔点256℃,运行温度为130℃-150℃、聚酯电绝缘性优良、耐磨性能好、强度高,热稳定性良好。使用温度:小于150 使用PH值:5-8

3、PTFE聚四氟乙烯(Teflon或PTFE)是由四氟乙烯经聚合而成的高分子化合物,熔点:327℃,密度:2.1–2.3 g/cm3;聚四氟乙烯(F4,PTFE)具有一系列优良的使用性能:耐高温—长期使用温度200~260度,耐低温—在-100度时仍柔软;耐腐蚀—能耐王水和一切有机溶剂;耐气候—塑料中最佳的老化寿命;高润滑—具有塑料中最小的摩擦系数(0.04);不粘性—具有固体材料中最小的表面张力而不粘附任何物质;无毒害—具有生理惰性;优异的电气性能,是理想的C级绝缘材料,报纸厚的一层就能阻挡1500V的高压;比冰还要光滑。使用温度:小于250使用PH值:1-14

4、PET聚对苯二甲酸乙二醇酯树脂,英文名称为po ly(ethylene terephthalate),熔点:250-255℃,密度:1.68g/cm3介电性能一般,会受水解影响。抗蠕变性,耐疲劳性,耐摩擦性、尺寸稳定性都很好,耐有机溶剂、耐候性好、PET纤维对弱酸、弱碱稳定,在强酸、强碱和水蒸汽作用下会发生分解溶于某些腐蚀性较强的有机溶剂如苯酚、邻氯苯酚、间甲酚、三氟乙酸的混合溶剂。使用温度:小于180使用PH值:5-9


生产实况图
