呼吸阀系列

ZGF系列

ZPV系列

其它系列

呼吸阀系列简介

国内标准

1、GB 50160-2008<石油化工企业设计防火规范>

2、SY/T 0511.1-2010 <石油储罐附件 第1部分:呼吸阀>。

国际标准

3、API 2000-2014 <通风大气和低压储罐>.


作用

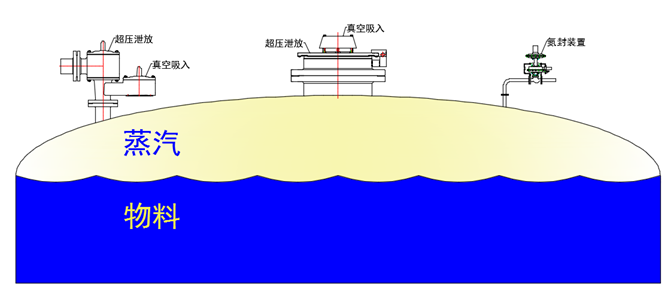

呼吸阀是维护储罐气压平衡的安全产品;也是一款减少介质挥发的节能产品;同样能够在保留有毒气体,使大气污染最小化的环保产品。

优势

我公司在维护和力挺国标产品的同时也极力学习和研究国外先进标准设备,在努力保证两种标准的产品优势的条件下,最大限度的把产品的质量和性能提升上去,同时我公司也一直维持两条标准呼吸阀的生产线。



我公司采用搞精细的金工设备和技术,高精密研磨设备和技术保证密封座接触面平整。采用高性能的含氟聚合物作为密封隔膜,确保密封盘中心对其密封座表面,并设置有周边导向和阀套来稳定进出气系统。所有设备均配有防静电和防冻系统。

呼吸阀是阀盘与阀座相互重叠的重力式结构。其特点是阀盘与阀座之间采用带空气垫的软接触,气密性好,不易结霜冻结,适宜于寒冷的地区使用。

阀座由刚性骨架和氟膜片组成,刚性骨架由1Cr18Ni9Ti合金钢板冲压而成,呈微拱形,沿周边有一环状凹槽,以便被膜片封隔为空气垫。氟膜片用金属卡箍绷紧在骨架的凹面,形成与阀座的接触面。阀座用聚四氟乙烯制造,其直径与骨架凹槽的直径相当,阀口具有较大的倒角。

阀盘质量根据油罐的设计允许压力和阀盘直径确定,必要时可利用配重调节。当阀盘自由放在阀座上时,在阀盘重力作用下,氟膜片微微凹向空气垫凹槽。当罐内外压力差增大时,阀盘微微升起,膜片靠自身的弹性,同阀座仍保持良好的密封,直至整个阀盘跳离阀座,膜片才经反弹逐渐恢复其原状。

由于氟膜片具有良好的耐油、憎水性能,且膜片与阀座的接触角较大,因此水蒸气很难再阀口处凝结、存留。同时,这种接触方式能有效地防止微压差泄漏。

适用范围

该产品适用闪点低于28的甲类油品和闪点低于60的乙类油品。如汽油、煤油、柴油、原油、苯、甲苯、乙醇等介质储罐使用,它在-35- +60的温度环境的各种石油、化工、医药、能源、特殊液体或气体等物料。

型号规格写法

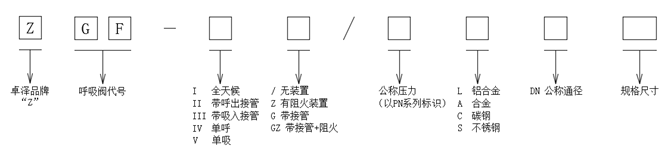

ZGF型呼吸阀型号写法

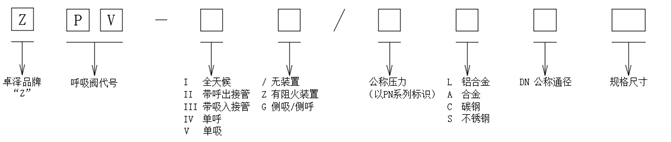

ZPV型呼吸阀型号写法

例如:按SY/T 0511.1-2010选型的DN80 PN16 碳钢的全天候防爆阻火呼吸阀
