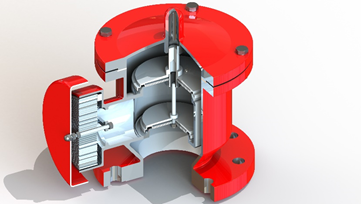

ZGF-I型呼吸阀

ZGF-I/ZGF-IZ

全天候呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备,是起蒸发损耗与保护储罐在受超压或 真空时免遭破坏的作用,此阀通常与阻火器配套使用。

我公司生产的ZGF型呼吸阀呼出阀芯和吸入阀芯各安装一根主导杆,主导杆与阀套、阀盘通过精密加工,使其处于同心状态。

我公司生产的ZGF型呼吸阀的阀套有安装PTFE的绝缘装置和防静电装置,避免因阀芯运动时碰撞或摩擦产生火花,同时也避免静电导致用户产生不必要的损失。

我公司生产的ZGF型呼吸阀阀盘采用FEP(特氟龙)材质密封,其优良的抗腐蚀性、抗化学侵蚀性,抗液体和蒸汽粘附性,抗极限温度(-45℃)以及阀座冻结而造成的粘结。

我公司生产的ZGF型呼吸阀,其阀芯可现场更换,无需使用任何特殊工具或复杂程序,更无须送出重新制造或更换整个阀门,现场维护人员即可操作。

我公司生产的ZGF型呼吸阀采用紧凑设计,可以加装阻火芯,使呼吸阀自带防火功能,且自身重量相对低,定价方面优势很大。

我公司生产的ZGF型呼吸阀可以使用弹簧加压,高可达10m水柱。

我公司生产的ZGF型呼吸阀能始终保持密封状态,直到系统压力或真空超过阀门设定压力。当发生过压时,受力元件提升,打破阀座与阀芯之间的密封,使蒸汽得以排出或补充,释放压力或补充真空。一旦过程结束,阀门重新密封,并保持密封。

ZGF-I/IZ型呼吸阀适用于对空气无污染、无毒害的介质和普通常压储罐。



独特性能和优势

★能有效防冻、防静电及防粘附    ★高压低压完美胜任    ★紧凑设计,质优价廉    ★适配市场各种连接方式    ★精准控制阀门的泄漏量    ★可现场更换阀芯组件    ★安装方便单组件结构

订货选型

型号

规格

压力/真空

温度

ZGF型呼吸阀

1”(25mm)-12”(300mm)

压力:20-10000mmH2O

真空:20-10000mmH2O

℃-180℃




壳体

阀芯

阀芯密封件

阀体密封件

连接标准

铝合金

碳钢

304不锈钢

316L不锈钢

347H高温钢

其他

304不锈钢

316L不锈钢

哈氏合金

PTFE

347H高温钢

其他

FEP特氟龙

Buna-N

Viton

三元乙丙橡胶

PTFE

特氟龙

碳纤维

其他

螺纹(ANSI及GB)

对焊(ANSI及GB)

法兰(ANSI、DIN、JIS及GB)

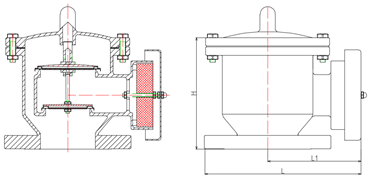

ZGF型尺寸和重量

口径SIZE

L

(mm)

L1

(mm)

H

(mm)

碳钢壳体

(Kg)

DN

In.

25

1

170

110

150

9.6

40

1-1/2

210

140

220

13.5

50

2

230

150

230

15.5

65

2-1/2

260

165

250

19.4

80

3

300

190

270

21.5

100

4

340

210

300

26

150

6

380

230

330

32.5

200

8

440

260

350

38

250

10

560

330

380

56

300

12

630

365

420

85

注:更大尺寸可以定制,也可以按客户提供图纸加工。

通气量曲线图

100%通气量允许超压10%背压为大气压常温情况下

设备通气量曲线图

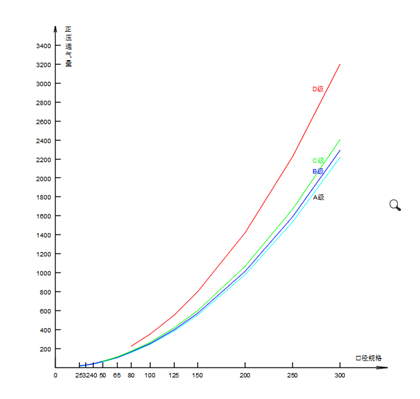

正压通气量

A +365pa  B +980pa  C +1760pa  D +98000pa

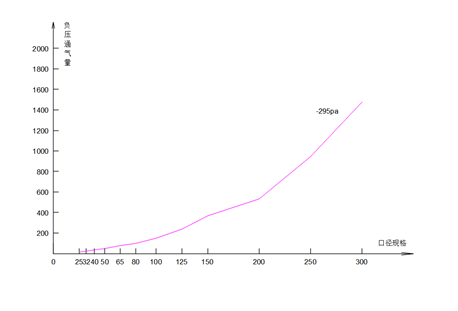

负压通气量  -295pa




注:

q 额定泄放量  Kb 泄放系数  P1 大泄放压力  A 流道面积  M 摩尔质量  Z 压缩系数  T 泄放温度 K 绝热指数  P2 背压  d 流道直径

生产实况图
