SRY型过滤器

SRY

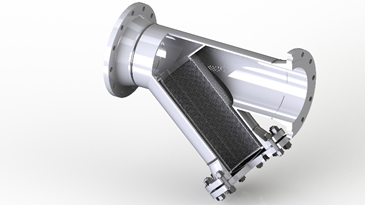

Y型过滤器外形上像字母“Y”型,所以我们叫做Y型过滤器。Y型过滤器是除去流体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。

当前市场的Y型过滤器主要分为三种:一为铸造型,也是最常用的形式,由于是采用铸造模压工艺制作的外壳,所以尺寸一般都比较固定,适合批量生产,适用于中低压管线系统;二为锻造型,采用模具锻压工艺制作的外壳,尺寸固定,抗压能力超强,适用于高压管线系统;三为焊接型,尺寸可以定制,可通过系统计算定制尺寸,适合所有管线系统。




适用工况

Y型过滤器分为气体过滤器和液体过滤器两种。气体过滤器适用于气固分离流域,可用于气体净化、分成回收等。液体过滤器适用于液固分离领域,如润滑油过滤、石油化工行业过滤以及污水处理等。

订货选型

型号

规格

压力

过滤精度

温度

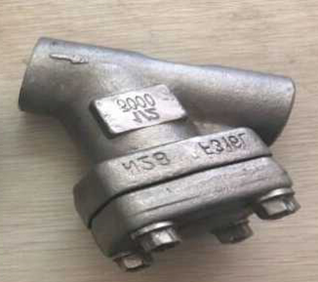

SRY-I 铸造型

SRY-II 锻造型

SRY-III 焊接型

1/2”(15mm)-24”(600mm)

PN2.5-PN420

150LB-2500LB

5Mesh-500Mesh

-196℃-500℃



壳体材质

滤芯形式

滤芯材质

密封件

连接标准

碳钢

合金钢

低温钢

镇静钢

奥氏体不锈钢

双相不锈钢

超级不锈钢

孔网型

楔形

折叠式

叠片式





奥氏体不锈钢

双相不锈钢

超级不锈钢

防腐涂料处理

PTFE

TA2

非金属平垫片

金属平垫片

金属缠绕垫

金属环垫

螺纹/承插(ANSI及GB)

对焊(ANSI及GB)

法兰(ANSI、DIN、JIS及GB)

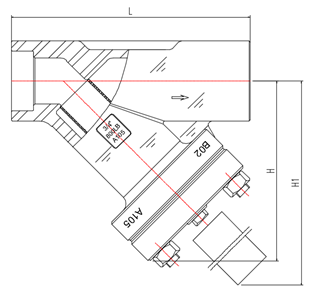

SRY-I铸造Y型过滤器参考尺寸表(mm)





口径SIZE

L

H

H1

有效过滤面积(m2)

参考重量

(Kg)

DN

In.

15

1/2

160

72

100

0.0009

2.8

20

3/4

160

72

100

0.0009

3.5

25

1

160

72

100

0.0009

4.5

32

1-1/4

180

90

120

0.00175

6.3

40

1-1/2

200

110

150

0.00352

7.5

50

2

220

120

160

0.00515

9.2

65

2-1/2

250

150

200

0.00756

13.8

80

3

285

180

230

0.011

16.5

100

4

300

190

240

0.014

23.5

125

5

330

200

260

0.216

32.3

150

6

350

215

280

0.032

39.6

200

8

480

290

360

0.056

55.3

250

10

560

355

450

0.0883

83.5

300

12

650

420

560

0.115

136.5

SRY-II锻造Y型过滤器参考尺寸表(mm)





口径SIZE

L

H

H1

有效过滤面积(m2)

参考重量

(Kg)

DN

In.

15

1/2

100

95

150

0.0009

6.5

20

3/4

100

95

150

0.0009

6.5

25

1

120

100

160

0.0009

7.6

32

1-1/4

140

115

180

0.00175

10.8

40

1-1/2

160

130

200

0.00352

13.6

50

2

170

135

210

0.00515

16.6

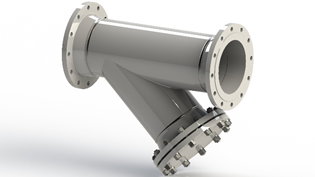

SRY-III焊接Y型过滤器参考尺寸表(mm)


image.png   image.png


口径SIZE

L

H

H1

有效过滤面积(m2)

参考重量

(Kg)

DN

In.

50

2

300

240

339

0.0063

13.8

65

2-1/2

340

274

382

0.0091

21.4

80

3

380

307

438

0.0127

27.2

100

4

450

349

495

0.018

42.6

150

6

580

424

608

0.033

73.1

200

8

700

520

750

0.054

125.4

250

10

800

606

877

0.078

202.7

300

12

950

728

1061

0.114

305.7

注:尺寸以HG/T 20615-2009 PN20 WN-RF法兰为模版,如需其他标准法兰尺寸需参照其他法兰标准计算,尺寸可以定制。
