构造和作用

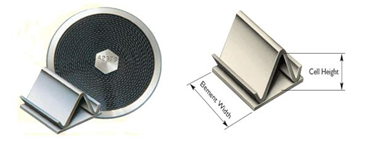

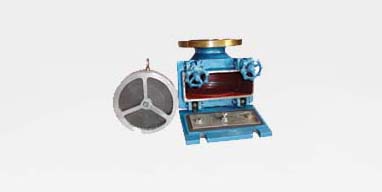

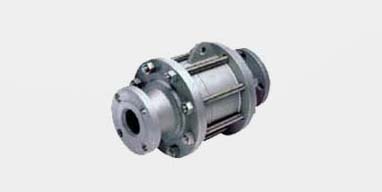

阻火器主要由壳体和阻火芯两部分组成。壳体应具有足够的强度,以承受爆炸产生的冲击压力。阻火芯是阻止火焰传播的主要构件,常用为波纹型阻火芯。

波纹型阻火芯用不锈钢、铜镍合金、铝或铝合金支撑。波纹型阻火器能阻止爆燃的猛烈火焰,并能承受相应的机械和热力作用,流动阻力小,易于清洗和更换。

阻火器是用来阻止易燃气体和易燃液体蒸汽的火焰蔓延和防止回火的安全装置。

阻火原理

1、我们可以先了解一下“火焰传播”的过程:

在可燃气体混合物中,如果产生一个电火花,由于火花的直接作用和气体的化学反应会使混合物着火,于是就产生了一个氧化反应强烈的发光中心,此中心又称火焰中心。它是一个热量和化学活性粒子(自由原子和自由基)集中的源,把热量和活性粒子供给周围未燃的可燃混合物薄层,致使相邻薄层着火,火焰就这样一步一步地传播。

阻火器内主要由很多具有细孔的金属网组成,这些细孔具有很强烈的散热作用,当火焰通过网孔时,由于壁面散热十分强烈,每通过一层金属网,火焰的热量就不断地被金属网吸收,当热量达到不能使可燃混合气体燃烧时,火焰就熄灭了。

2、目前主要有两种观点:一是基于传热作用;一是基于器壁效应。

传热作用:燃烧所需要的必要条件之一就是要达到一定的温度,即着火点。低于着火点,燃烧就会停止。依照这一原理,只要将燃烧物质的温度降到其着火点以下,就可以阻止火焰的蔓延。当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰。设计阻火器内部的阻火元件时,则尽可能化扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻止火焰蔓延。

器壁效应:燃烧与爆炸并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再继续与其它分子发生反应。当燃烧的可燃气通过阻火元件的狭窄通道时,自由基与通道壁的碰撞几率增大,参加反应的自由基减少。当阻火器的通道窄到一定程度时,自由基与通道壁的碰撞占主导地位,由于自由基数量急剧减少,反应不能继续进行,也即燃烧反应不能通过阻火器继续传播。

设备主要性能:

1、阻爆性能应符合阻火器连续13次以亚音速火焰试验,每次都能阻止火焰的通过。

2、耐烧性能应符合耐烧试验1小时无回火现象。

3、壳体水压试验应符合水压试验2.4MPa无渗漏。结构合理,重量轻、耐腐蚀。易检修,安装方便。阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。

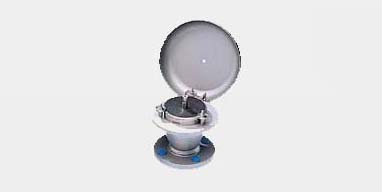

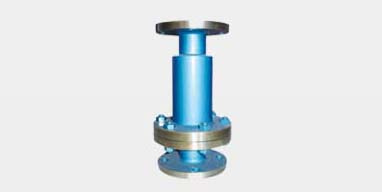

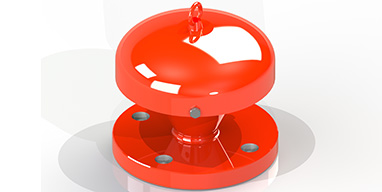

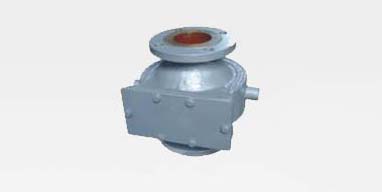

适用范适用于储存闪点低于60℃,工作温度低于480℃易燃易爆的石油化工产品,如汽油、煤油、轻柴油、甲苯等。根据设备性能和介质特殊性,我们主要将阻火器分为两种型号,即阻爆轰型和阻爆燃型。

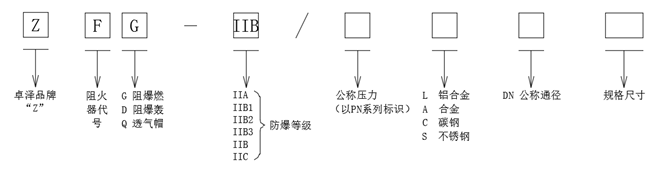

型号规格写法

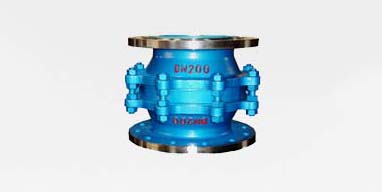

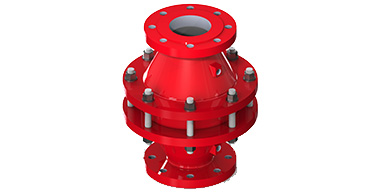

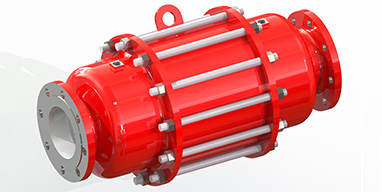

例如:公称口径为DN300 法兰等级为PN16 防爆级别为IIB级,碳钢的阻爆燃型管道阻火器



选型

材质

1、壳体:A216-WCB、铸铝、A351-CF8(304)A351-CF3M(316L)哈氏合金及其他<>    2、阻火芯:S30408 S31608 PTFE C-276<>    3、密封件:氟橡胶、PTFE、金属缠绕垫、石墨复合垫 碳纤维

防爆级别

根据GB 50160-2008<石油化工企业设计防火规范>我们把防爆等级按划分并对应使用介质和型号

MESG分类标准NEC IEC MESG/ mm 气体

防爆等级

MESG值

(mm)

适用介质类型

阻火层形式

阻火板间隙

(mm)

阻火层数量

(片)

阻火层厚度

(mm)

阻火器形式

IIA

≥0.90

丙烯

波纹型

0.94±0.02

2

≥30

阻爆燃/阻爆轰

IIB1

≥0.85

乙烯

波纹型

0.83±0.02

2

≥30

阻爆燃/阻爆轰

IIB2

≥0.75

波纹型

0.73±0.02

2

≥60

阻爆燃/阻爆轰

IIB3

≥0.65

波纹型

0.67±0.02

2

≥60

阻爆燃/阻爆轰

IIB

≥0.50

氢气

波纹型

0.48±0.02

2

≥60

阻爆燃/阻爆轰

IIC

≥0.50

氢气

波纹型

0.31±0.02

2

≥60

阻爆燃/阻爆轰

连接形式及标准

1、法兰:

ANSI、DIN、JIS和GB

2、螺纹:

公制和英制

3、对焊

A系管径和B系管径
