视镜系列

视镜系列简介

标准

1、化工管道手册

2、NB/T 47017-2011<压力容器视镜>。

3、HG/T 21619~21620-1986<压力容器视镜>

>4、HG/T 21622-1990<衬里视镜>

5、HG/T 21623-1990<硬聚氯乙烯视镜>

作用

视镜是工业装置上的主要附件之一,现今市场上的视镜主要分为管道视镜和压力容器视镜。

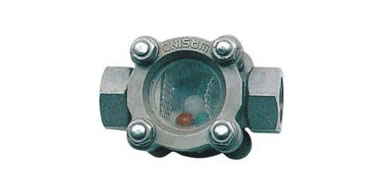

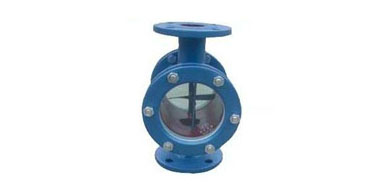

管道视镜是工业管道装置上的主要附件之一,通过它能随时观察管道中液体、气体、蒸汽等介质流动反应情况,监视生产,避免生产过程中事故发生。经常用于石油、化工、化纤、制药等生产管路中。

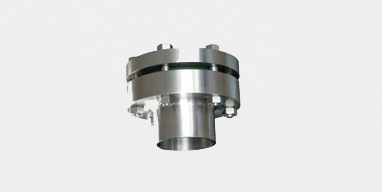

压力容器视镜又称设备视镜,是用来观察化工、石油、化妆、医药及其它工业设备容器内介质变化情况的一种产品。操作人员根据其显示的情况来调节或控制充装量,从而保证容器内的介质始终在正常范围内。液化气体贮罐、槽车、气液相反应器、反应釜等容器都需要装设视镜,以防止因超装过量而导致事故或由于投料过量而造成物料反应不平衡的现象。

优势

管道视镜具有安装尺寸小,而且驱动力矩小,操作简便、迅速,并且还同时具有良好的流量调节功能和关闭密封特性,视镜在大中口径、中低压力的使用领域,它是主导的视镜形式。

尿素出产过程中,在带视镜的中低压塔器内,因为作业温度高,液体腐蚀性强的特色,简单构成液面计视镜玻璃损坏,视镜底板变形,并且在装置视镜玻璃过程中,有时因受力不均匀,易构成视镜玻璃决裂。假如没有及时发现,开车后必定发作走漏,这时就必须全体系泊车进行热洗替换。这么不光给体系长周期安全运转带来艰难,并且严重影响尿素出产的功率。

我公司生产的压力容器视镜主要根据 NB/T 47017-2011<压力容器视镜>标准生产制造,尺寸和性能均严格按标准要求执行制造和检验。

NB/T47017压力容器视镜标准综合了HG/T 21619~21620-1986压力容器视镜,HG/T21575-1994带灯视镜,HG/T21505-1992组合视镜等多种样式和成一种样式.并且做出了很大的改进,增加了DN200的视镜规格;提高了部分视镜的使用压力;取消了视镜冲洗孔,参照国外标准采用冲洗装置;增加了带射灯的视镜规格;增加了对视镜标志与运输包装的要求.

适用范围

管道视镜可用于温度高,腐蚀性强、易中毒、危险性较大,易结晶的化工塔器中,以保证其安全生产。

压力容器视镜应根据压力容器的介质、最高工作压力和温度正确选用。

1、盛装易燃、毒性程度为极度、高度危害介质的液化气体压力容器,应采用高温高压的小口径容器视镜,并应有防止泄漏的保护装置。

2、低压容器选用低压视镜,口径可以选择较大尺寸。

3、寒冷地区室外使用的容器,或由于介质温度与环境温度的差值较大,应选用急变温度较高的视窗材料。

4、如果光线不足的位置,还需选用带灯装置的容器视镜,防爆等级根据现场情况选用。

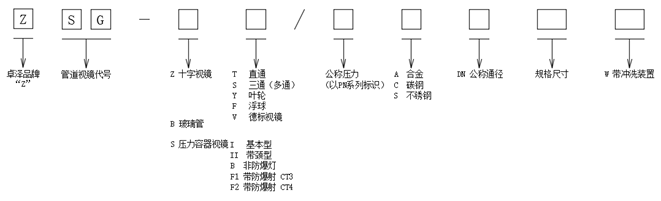

型号规格写法

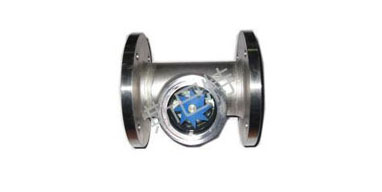

例如:DN50 PN16 碳钢的叶轮式管道直通视镜

选型

玻璃视镜是在一定温度和压力下使用的透明窗口玻璃,一般采用优质耐热玻璃最为原料,通过特殊工艺加工而成,具有高透明度、耐高温、耐高压、化学稳定性好的特点。

玻璃视镜是用于观察液体、气体、蒸汽等介质的流动的专用设备,主要用于观察监测生产情况,是化工、冶金、钢厂、管道等处必不可少的元件。

玻璃视镜广泛用于石油、化工、医药等行业的管道、阀门、裂解炉、储液罐等压力容器和仪器仪表。

分类

工业视镜玻璃主要分为耐高温视镜玻璃、耐高压视镜玻璃和耐高温高压玻璃,每类视镜玻璃都有各自独特的性能。具体能力详见材质和性能介绍。

耐高温视镜玻璃

该视镜玻璃的特性是耐温性能极为优越,可以在各种高温工况下使用不炸裂,具有极好的耐热稳定性,是各种高温视窗或视口专用玻璃。

特性:

耐温:350℃~1200℃;

耐热冲击温度:180℃~1100℃;

抗弯强度:80~220Mpa;

耐高压视镜玻璃

该视镜突出特点是抗压强度和抗弯强度高,机械性能稳定,是各种高压容器视镜或视窗专用产品。

特性:

抗压强度高:可满足1~10.0Mpa下的工况使用;

抗弯强度:100~220Mpa;

耐高温高压视镜

该产品不仅可以承受一定压力,而且还具有很好的耐冷热性能,在急冷急热环境下不炸裂。

特性:

耐温高:温度最高可达1200℃。

热膨胀系数极小,相当于普通玻璃的1/12-1/20

品种和适用

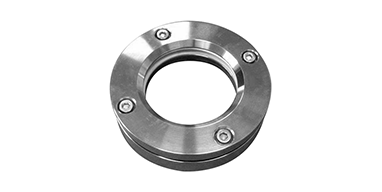

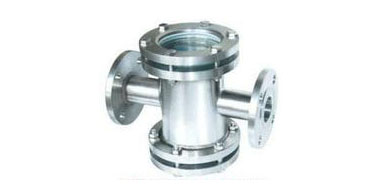

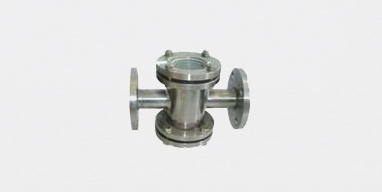

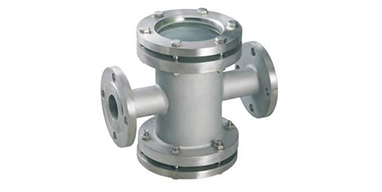

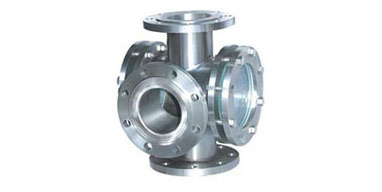

1、圆形玻璃片:十字视镜、设备视镜、带灯视镜

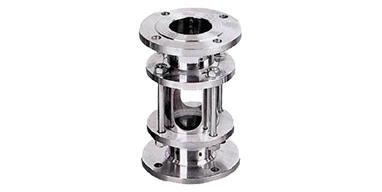

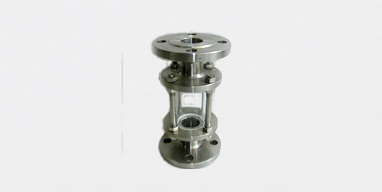

2、玻璃管:玻璃管视镜

3、玻璃条:适用于条形视镜

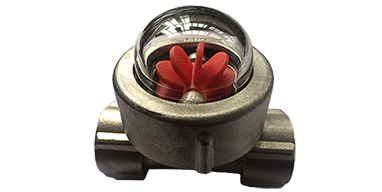

4、半球形玻璃:半球形视镜

材质和性能

性能

非钢化玻璃

钢化玻璃

特殊玻璃

有机

硼硅

钠钙

硼硅

石英

铝硅

1

耐温(

≤40

≤450

≤180

≤450

≤1200

≤450

2

耐压(Mpa)

≤0.1

≤1.6

≤2.5

≤2.5

≤1.6

≤10.0

3

耐酸碱度

4

膨胀系数(20~300

6*10-6/K

3.3*10-6/K

2.6*10-6/K

3.3*10-6/K

3.7**10-7/K

50*10-7/K

5

透光率

99%

92%

90%

92%

94%

90%

6

适用视镜

常温常压

中温低压

低温中压

中温中压

高温低压

中温高压

注:视镜玻璃均为高透明、规则状玻璃,玻璃厚度均以15mm在液体介质情况下的性能计算。

外观检验

1、颜色无色透明,允许略带浅绿色或浅黄色;

2、无分散小沟,无碱性气泡和破口气泡;

3、无丝状和条纹状

4、无耐火砂,铁屑或其他杂质,未溶透的透明结晶和原料白点在1cm2面积上少于2个并不在表面上或不裂开;

5、踞周边15mm范围外,长度小于30mm的轻微擦伤不超过两条;

6、无裂纹;

7、两个密封面商无凹点及皱纹,侧面在踞倒角斜线3mm范围内无深度大于2mm的凹点,整个侧面上五深度大于2mm的皱纹;

材质

1、壳体:20#、Q245R、Q345R、S30408、S30403、S31608、S31603

2、视窗:有机玻璃、钢化玻璃、硼硅玻璃、钢化硼硅玻璃、石英玻璃、铝硅玻璃等

3、密封件:氟橡胶、PTFE、石墨复合垫

注:关于玻璃的选择和能力,请关注玻璃系列的详细介绍。

连接形式及标准

1、法兰:

ANSI、DIN、JIS和GB系列

2、螺纹:

公制和英制

3、对焊(BW)和承插焊(SW)

A系管径和B系管径

4、卡箍

ANSI、DIN、JIS和GB系列
