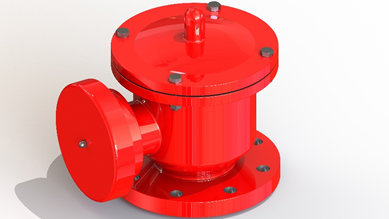

ZGF-IV型单呼阀

ZGF-IV

单呼阀在工况中一般为水平安装。单呼阀充分利用油罐本身的承压能力来减少油蒸气排放,其原理是利用阀盘的重量来控制油罐的呼气正压。单呼阀充分利用油罐本身的承压能力来减少油蒸气排放,使罐内的压力不在继续。

我公司生产的ZGF型单呼阀呼出阀芯安装一根主导杆,主导杆与阀套、阀盘通过精密加工,使其处于同心状态。

我公司生产的ZGF型单呼阀的阀套有安装PTFE的绝缘装置和防静电装置,避免因阀芯运动时碰撞或摩擦产生火花,同时也避免静电导致用户产生不必要的损失。

我公司生产的ZGF型单呼阀阀盘采用FEP(特氟龙)材质密封,其优良的抗腐蚀性、抗化学侵蚀性,抗液体和蒸汽粘附性,抗极限温度(-45℃)以及阀座冻结而造成的粘结。

我公司生产的ZGF型单呼阀,其阀芯可现场更换,无需使用任何特殊工具或复杂程序,更无须送出重新制造或更换整个阀门,现场维护人员即可操作。

我公司生产的ZGF型单呼阀采用紧凑设计,可以加装阻火芯,使呼吸阀自带防火功能,且自身重量相对低,定价方面优势很大。

我公司生产的ZGF型单呼阀可以使用弹簧加压,最高可达10m水柱。

我公司生产的ZGF型单呼阀能始终保持密封状态,直到系统压力超过阀门设定压力。当发生过压时,受力元件提升,打破阀座与阀芯之间的密封,使蒸汽得以排出,释放压力。一旦过程结束,阀门重新密封,并保持密封。

ZGF型单呼阀,一款可适用于对大气无污染无毒害的介质储罐;另一款则可适用于对空气有污染的介质储罐,适用于有压力保护系统的普通储罐。




独特性能和优势

★能有效防冻、防静电及防粘附    ★高压低压完美胜任    ★紧凑设计,质优价廉    ★安装方便单组件结构    ★精准控制阀门的泄漏量    ★多项选择,终极适配    ★可现场更换阀芯组件    ★适配市场各种连接方式

订货选型

型号

规格

压力/真空

温度

ZGF型呼吸阀

1”(25mm)-12”(300mm)

压力:20-10000mmH2O

-45℃-180℃



壳体

阀芯

阀芯密封件

阀体密封件

连接标准

铝合金

碳钢

304不锈钢

316L不锈钢

347H高温钢

其他

304不锈钢

316L不锈钢

哈氏合金

PTFE

347H高温钢

其他

FEP特氟龙

Buna-N

Viton

三元乙丙橡胶

PTFE

特氟龙

碳纤维

其他

螺纹(ANSI及GB)

对焊(ANSI及GB)

法兰(ANSI、DIN、JIS及GB)

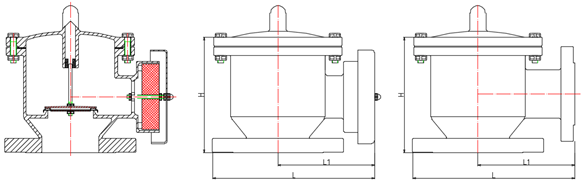

ZGF-IV尺寸和大约重量

口径SIZE

L

(mm)

L1

(mm)

H

(mm)

碳钢壳体

(Kg)

DN

DN

In.

25

1

170

110

150

25

40

1-1/2

210

140

220

40

50

2

230

150

230

50

65

2-1/2

260

165

250

65

80

3

300

190

270

80

100

4

340

210

300

100

150

6

380

230

330

150

200

8

440

260

350

200

250

10

560

330

380

250

300

12

630

365

420

300

注:更大尺寸可以定制,也可以按客户提供图纸加工。

通气量曲线图

100%通气量允许超压10%背压为大气压常温情况下

设备通气量曲线图

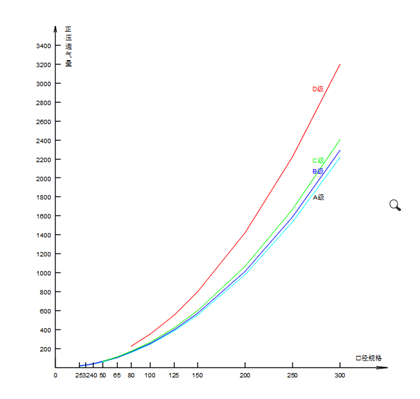

正压通气量

A +365pa B +980pa C +1760pa D +98000pa

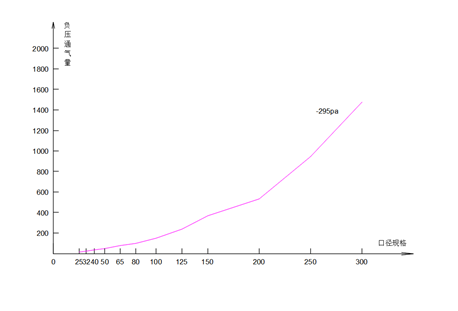

负压通气量 -295pa



image.png image.png

注:

q 额定泄放量  Kb 泄放系数  P1 最大泄放压力  A 流道面积  M 摩尔质量  Z 压缩系数  T 泄放温度 K 绝热指数  P2 背压  d 流道直径


生产实况图
