过滤器系列

过滤器系列简介

标准

1GB 150-2011<压力容器>

2SH/T 3411-1999 <石油化工泵用过滤器选用、检验及验收>

3HG/T 21637-1991<化工管道过滤器>

4GB/T 14382-2008<管道用三通过滤器>

作用

管道过滤器主要由接管、筒体、滤芯、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。

管道过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时,其中的杂质被滤出,可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。

优势

我公司生产的过滤器,达到压力容器设计和制造条件的过滤器壳体严格执行GB150-2011<压力容器>标准。非压力容器执行SH/T 3411-1999 <石油化工泵用过滤器选用、检验及验收>HG/T 21637-1991<化工管道过滤器>GB/T 14382-2008<管道用三通过滤器>标准执行。

管道过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、等优点。滤芯采用优质不锈钢制造,内筒为不锈钢薄板冲孔成形滤筒,紧配丝网结构,活节连接,拆卸清洗方便,适用于啤酒、CIP清洗液的过滤,可根据用户实际使用情况,选用20-500目不锈钢丝网配套。

当液体通过筒体进入滤芯后,固体杂质颗粒被阻挡在滤芯内,而洁净的流体通过滤芯、由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护极为方便。

适用范围

管道过滤器主要分为两种:

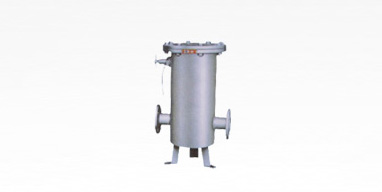

1管道粗过滤器分为气体过滤器和液体过滤器两种。气体过滤器适用于气固分离流域,可用于气体净化、分成回收等。液体过滤器适用于液固分离领域,如润滑油过滤、石油化工行业过滤以及污水处理等。其主要适用的物料有:

1.1化工、石油化工生产中弱腐蚀性物料,如:水、油品、氨、烃类等。

1.2化工生产中的腐蚀性物料,如:烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。

1.3制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。

1.4食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、糖浆等。

1.5供气物料:氧气、氢气、氮气等。

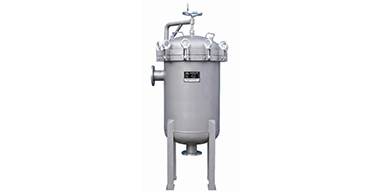

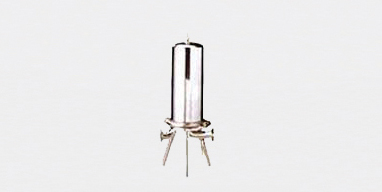

2 精密过滤器(又称作保安过滤器),筒体外壳一般采用不锈钢材质制造,内部采用PP熔喷、线烧、折叠、钛滤芯、活性炭滤芯等管状滤芯作为过滤元件,根据不同的过滤介质及设计工艺选择不同的过滤元件,以达到出水水质的要求。用于各种悬浮液的固液分离,环境要求比较高的,过滤精度比较高的药液过滤,适用范围广,适用于医药、食品、化工、环保、水处理等工业领域。

2.1 过滤精度高,滤芯孔径均匀

2.2 过滤阻力小,通量大、截污能力强,使用寿命长。

2.3 滤芯材料洁净度高,对过滤介质无污染。

2.4 耐酸、碱等化学溶剂。

2.5 强度大,耐高温,滤芯不易变形。

2.6 价格低廉,运行费用低,易于清洗,滤芯可更换。

型号规格写法

粗过滤器型号写法

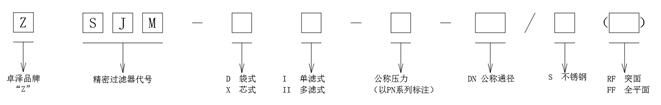

精细过滤器型号写法

例如:加长型直流式T型过滤器  DN100  法兰连接PN16  RF 碳钢材质

选型

过滤精度换算

目数

Mesh

可拦截粒径

丝径

mm

有效面积

%

目数

Mesh

可拦截粒径

丝径

mm

有效面积

%

In.

um

In.

um

5

3900

0.662

66

100

0.0059

149

0.081

46

10

0.0787

2000

0.508

64

120

0.0049

125

0.081

38

20

0.0331

841

0.315

57

140

0.0041

105

0.081

38

30

0.0232

595

0.234

53

170

0.0035

88

0.075

38

35

0.0197

500

0.234

48

200

0.0029

74

0.071

35

40

0.0165

420

0.192

46

230

0.0024

63

0.065

35

45

0.0138

354

0.175

50

270

0.0021

53

0.065

35

50

0.0117

297

0.152

50

325

0.0017

44

0.051

33

60

0.0098

250

0.122

51

400

0.0015

37

0.051

33

70

0.0083

210

0.115

50

425

0.0013

33

0.051

32

80

0.0070

177

0.102

48

500

0.0010

25

0.051

30

释义:

过滤精度简称为过滤度,即以微米级颗粒计数的过滤效率。正如在液压系统研究文献中所指出的,名义过滤度”不说明问题,故在飞机液压系统中已不再使用。但对其他一些对污染研究不多的领域,如车用三滤行业燃油系统,目前也不用名义过滤度,这一古老的名词了。

过滤精度其实就是过滤器的滤芯的孔径;包含杂质的溶液通过过滤网时,允许通过的最大颗粒的尺寸。过滤精度标志为微米,表示着过滤器的过滤性能。测出过滤效率(或过滤比率)过滤度形成。通常称过滤器的过滤度都指名义过滤度。

过滤精度也是“绝对过滤度”它是根据通过过滤器的颗粒的最大尺寸而定的。它在燃油滤中也被淘汰。飞机燃油滤只规定采用β值标称法。继续使老方法是不正确的。

材质

1、壳体:碳钢:A216-WCB20#、低温合金钢、镇静钢、等铜:铝青铜不锈钢:奥氏体不锈钢、双相不锈钢、超级不锈钢特材:TA2、哈氏合金、锆

2、滤芯:奥氏体不锈钢、双相不锈钢、超级不锈钢、TA2PTFE、防腐涂料处理等

3、密封件:非金属平垫片、金属平垫片、金属缠绕垫、金属环垫等

连接形式及标准

1、法兰:ANSIDINJISGB系列

2、螺纹:公制和英制

3、对焊(BW)和承插焊(SWA系管径和B系管径

4、卡箍ANSIDINJISGB系列
