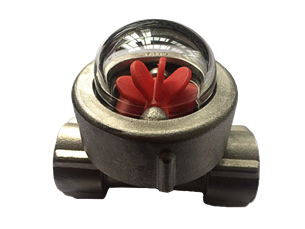

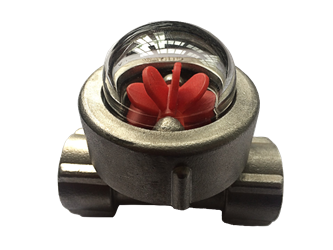

ZSG-Z型水流指示器

ZSG-Z

水流指示器属视镜类仪表阀门其适用于石油、化工、化纤、医药、食品、电厂、泵等工业生产管路中,通过视窗能随时观察液体、气体、蒸汽等介质的浑浊度且计量介质流动速度反应情况,是保障正常生产保证产品质量不可缺少的管道附件之一。



水流指示器多为小口径视镜,其阀体均为精铸而成,搭配特定的叶轮、浮球等流向指示装置,通过特定的视窗可进行介质动向的观测。根据视窗分别为半球形水流指示器和普通水流指示器,其连接方式多为螺纹式。

适用工况

水流指示器也可用于自动喷水灭火系统,它可以安装在主供水管或横杆水管上,给出某一分区域或小区域水流动的电信号,此电信号可送到电控箱,但通常不用作启动消防水泵的控制开关。

订货选型

型号

规格

压力

温度

水流指示器

1/4”(10mm)-2”(50mm)

PN2.5-PN16

150LB

-30℃-200℃



壳体材质

运动配件材质

玻璃材质

密封件

连接标准

碳钢

奥氏体不锈钢

PP

PTFE

尼龙

钠钙玻璃

硼硅玻璃

树脂玻璃

三元乙丙橡胶

PTFE

铁氟龙

螺纹/承插(ANSI及GB)

对焊(ANSI及GB)

法兰(ANSI、DIN、JIS及GB)

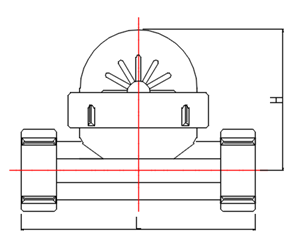

ZSG-Z管道直通视镜参考尺寸(mm





口径SIZE

L

H

DN

In.

10

1/4

90

60

15

1/2

90

60

20

3/4

100

65

25

1

100

65

32

1-1/4

110

70

40

1-1/2

110

75

50

2

120

80
