ZSG-Z型十字视镜

ZSG-Z

十字型视镜也称直通视镜,因形状像汉字“十”而得名,广泛应用于管道、设备装置中重要附件。可用于温度高,腐蚀性强、易中毒、危险性较大,易结晶的化工塔器中,以保证其安全生产。



所有型号均可选择夹套保温功能,用于需要保温的介质管线或者比较寒冷的地区使用。

适用工况

十字型视镜适用方面比较广泛,对于抗温抗压和防腐方面的能力比较齐全。最高温度可以做到-30℃~+1200℃,最高介质压力可以做到0~10.0Mpa,耐酸碱强度满足大部分介质要求。根据客户需要,我们主要将直通视镜分为四种类型。

1、直通型,最常用的管道视镜形式,适用于管道中间段,可以通过视窗观测内部介质的流动情况。

2、三通型,一般用于两条或以上的管线交叉口,可以通过视窗观测介质的动向。

3、叶轮型,是在直通型或多通型的基础上增进的功能,水流可以带动叶轮的转动,常用于介质流动较快的工况中。

4、浮球型,与叶轮型功能一样,常用于介质流动较缓慢的工况中。

订货选型

型号

规格

压力

温度

ZSG-Z十字型

1/2”(15mm)-6”(150mm)

PN2.5-PN64

150LB-300LB

-30℃-1200℃



壳体材质

运动配件材质

玻璃材质

密封件

连接标准

碳钢

合金钢

低温钢

镇静钢

奥氏体不锈钢

双相不锈钢

超级不锈钢

PP

PTFE

尼龙

奥氏体不锈钢

钠钙玻璃

硼硅玻璃

铝硅玻璃

树脂玻璃

三元乙丙橡胶

PTFE

铁氟龙

螺纹/承插(ANSI及GB)

对焊(ANSI及GB)

法兰(ANSI、DIN、JIS及GB)

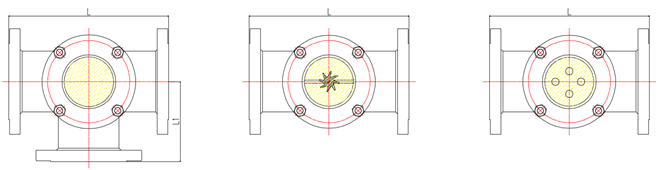

ZSG-Z管道直通视镜参考尺寸(mm







三通型                            叶轮型                           浮球型

口径SIZE

L

L1

H

DN

In.

15

1/2

160

80

170

20

3/4

160

80

170

25

1

160

80

170

32

1-1/4

220

110

200

40

1-1/2

220

110

200

50

2

250

125

240

65

2-1/2

280

140

260

80

3

290

145

280

100

4

320

160

300

125

5

330

165

340

150

6

340

170

380

注:尺寸以HG/T 20592-2009 PN16 PL-RF法兰为模版,如需其他标准法兰尺寸需参照其他法兰标准计算,尺寸可以定制。

生产实况图
