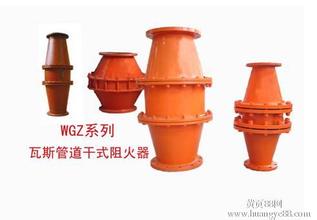

瓦斯专用阻火器FPB-W型介绍2014-9-28 9:38:53

FPB-W型专用阻火器原理:应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭设计制造。

适用于:可燃气体管道
如:汽油、煤油、轻柴油、苯、甲苯、原油等油品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网、乙炔、氮气、瓦斯、天然气的管道用品。
1. 阻爆性能合格,连续13次阻爆性能试验每次均能阻火;
2. 耐烧性能合格,耐烧试验1小时无回火现象;
3. 壳体水压试验合格。本产品结构合理,重量轻、耐腐蚀。易检修,安装方便。阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。



瓦斯专用阻火器FPB-W型技术参数:
相关型号:FPB-W型;
阀体材质:铸钢、不锈钢;
阻火芯:不锈钢;
工作压力:1.0~4.0MPa;
工作温度:-29℃~+60℃;
阀门口径:DN20-DN800;
连接方式:法兰适用介质: 油、气、天然气.

瓦斯专用阻火器FPB-W型主要用途:
1. 安装输送可燃性气体如回热炉燃料气、天然报、石油液化气、煤矿瓦斯排放的管网,
2. 民用煤气管道,防止在正常情况下火焰于管道中逆向传播,以避免灾难性事故的发生。

瓦斯专用阻火器FPB-W型效率为:
安全阻火速度:1425m/s;
极限阻火速度:1605m/s。

瓦斯专用阻火器FPB-W型结构特点:
利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原设计制造的,本阻火器的连接法兰按HG20595-97凹凸面带对焊钢制管法兰设计制造。
用户如需选用其它标准连接法兰,请在订货中说明,对于PN>4.0MPa的燃气阻火器,本公司可以生产。

阻火器的工作原理:
关于阻火器的工作原理,目前主要有两种观点:一是基于传热作用;一是基于器壁效应。

1-1 传热作用
燃烧所需要的必要条件之一就是要达到一定的温度,即着火点。低于着火点,燃烧就会停止。依照这一原理,只要将燃烧物质的温度降到其着火点以下,就可以阻止火焰的蔓延。当火焰通过阻火元件的许多

细小通道之后将变成若干细小的火焰。设计阻火器内部的阻火元件时,则尽可能扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻止火焰蔓延。

1-2 器壁效应
燃烧与爆炸并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再

继续与其它分子发生反应。当燃烧的可燃气通过阻火元件的狭窄通道时,自由基与通道壁的碰撞几率增大,参加反应的自由基减少。当阻火器的通道窄到一定程度时,自由基与通道壁的碰撞占主导地位,由

于自由基数量急剧减少,反应不能继续进行,也即燃烧反应不能通过阻火器继续传播。

阻火器的分类

目前有几类分类方法。产品(阻火器)使用场合不同可分放空阻火器和管道阻火器;依阻火元件可划分为:填充型、板型、金属丝网型、液封型和波纹型等5种。其中,波纹型阻火器性能稳定,在石油化工装置

中应用较多。这里以波纹型阻火器为例,说明其在石油化工装置设计中的选用。

产品名称: 瓦斯专用阻火器
产品型号: FPB-W型

文章来源:阻火器
